恒功率電伴熱施工_RDP2-J4-40安裝

恒功率電伴熱安裝注意事項：

１.安裝前的準備：

（1）必須理解設計的內容，了解所用電伴熱帶的規格型號，以及所有的附件和輔助材料的數量。

（2）工具的配備：需要攜帶各種必要工具。

（3）現場狀況分析：架空、埋地、易燃易爆、溫濕度狀況、操作難度等等。經過分析判斷，采取有效措施，保證安裝的安全與質量。

（4）協同保溫、電氣人員做好各項準備工作與有關協調工作。當電伴熱帶敷設好后需及時將保溫工作做好。

２.施工前的工作：

（1）首先檢查電伴熱帶型號,米功率,電壓等內容。

（2）核對設計方案與器材必須一致。

（3）根據設計判定電伴熱帶的放線長度，電源點的設置，電伴熱帶尾端的設置，確定電伴熱帶的敷繞方法。

（4）確定電伴熱帶的放線盤位置與放線方法。放線中要注意不損傷電伴熱帶。

（5）電伴熱帶的敷設方法有多種：有一根，兩根，多根平敷，也有Z字型繞法，螺旋式纏繞法等等。其中螺旋式纏繞法的長度可以通過簡單的估算來確定。螺旋式纏繞間距等于管徑粗度時，其纏繞總長度約等于管線長度的3倍。

（6）檢查敷設電伴熱帶的管道表面應無油污、無銳角、無粘著物、防護漆必須干燥后才能進行電伴熱帶的敷設工作。

３.恒功率電伴熱施工_RDP2-J4-40安裝：

（1）電伴熱帶的安裝，應在管線安裝完工掃線結束后進行。

（2）電伴熱帶一般敷設在管線側下面45°處。

（3）施工時每隔0.6m 左右用耐熱扎帶將電伴熱帶徑向固定在管線上。

（4）然后在敷設的電伴熱帶上覆蓋鋁膠帶，并用力壓平，使電伴熱帶緊貼管道，提高伴熱效率。

（5）安裝電伴熱帶要充分考慮管道附件或設備維修拆卸的可能性，并留有檢修余量。如遇到閥門時，可將電伴熱帶曲線折繞或雙線并繞在閥門上，這樣便于檢修時拆卸，檢修后恢復使用。

（6）恒功率電伴熱安裝時不允許交叉疊繞，以避免交叉疊繞處過熱，影響產品正常使用壽命。

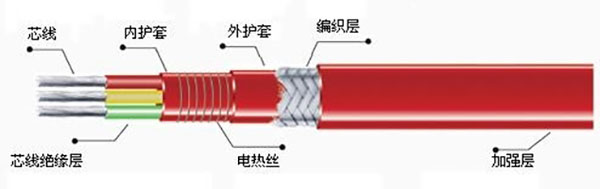

（7）安裝尾端時一定要注意芯線，發熱絲與編織層相互之間不能碰撞接觸，否則會引起短路。

（8）在安裝長度小于5m時，要注意冷端的處理。（在同一溫控情況下，可以采用一個電源點，將幾根短線串接成一個回路以減少冷端。）

（9）電伴熱帶附件、調溫控制器、接線盒、溫控箱等的安裝接線要求正確可靠，并注意防水。

（10）調溫控制器安裝時只能水平和垂直向下安裝。安裝接線必須正確、可靠。將其設定溫度調整在介質維持溫度上。測溫探頭放置位置一般與電伴熱帶平行放置，間隔距離為2公分左右。（尤其在電源電壓偏高或偏低的場合，測溫頭放置位置更要注意）

（11）在潮濕區域接線盒內腔可灌注防水膠，在防爆區域部件連接端口可填加防爆膠泥。

（12）電伴熱系統除介質管路系統裝有可靠的接地保護外，同時應將電伴熱帶的編織層可靠接地（接地電阻不大于4Ω）。

４.恒功率電伴熱調試運行：

（1）電伴熱系統安裝完工后，必須逐個回路進行電氣測試：用1000V的兆歐表檢查系統的絕緣電阻，電伴熱帶線芯與地線應不小于2MΩ。正常后，再檢查系統的直流電阻是否正常。其阻值大小是否與所設計管線的功率相符合。

（2）送電前應測量該管線的電阻、絕緣電阻，通電后測出電流，并做好記錄。

（3）試送電正常，在停電后應進行保溫層和防護層安裝。安裝時不能損壞電伴熱帶，保溫施工結束后，必須重點檢查電伴熱系統，在各參數正常情況下，可連續試運行24小時。沃安技術指出情況異常，必須協同有關人員及時處理。

（4）電伴熱系統施工完畢，應在管道防護層外粘貼電伴熱“警示標記”，以提醒人們注意安全。

（5）除上述安裝要求外，電伴熱帶的安裝，調試和運行必須遵循國家頒布的“爆炸危險場所電氣安全規程”和“電氣裝置安裝工程及驗收規定”等標準和規范中的有關條文。

（6）電伴熱帶配電系統應具有過載、短路和漏電保護功能，并考慮三相平衡用電。

５.恒功率電伴熱后期工作：

（1）電伴熱帶安裝完工，應做到工完場清，將廢余物品清理歸好。

（2）安裝人員必須記錄安裝示意圖，以及有關測試數據以備存檔。

（3）要告知使用單位每年對溫控器進行常規檢查。

恒功率電伴熱的安裝注意事項：

除了參照恒功率電伴熱并聯安裝相關要點外，串聯帶有幾個特殊性必須注意：

（1）對號入座，串聯帶是針對每一條管線設計定制的，（長度與功率）所以首先電伴熱帶與管道一一對一，不能混肴。

（2）敷設中要強調一條管線只用一個型號的串聯帶（特殊情況例外）。

（3）串聯帶的實際安裝長度與設計長度應相符。如出現過長過短的情況，應及時告知設計人員，做出相應處理意見。（一般差異5%左右屬于正常范圍）

（4）埋地管線的二通接線盒接線必須可靠、正確。并用防水膠密封。放線時應留有接線余量，一般為一只接線盒二米。

（5）串聯帶在敷設過程中可以施工一段檢測一段。既要檢測絕緣電阻，同時又要測量線纜阻值，直到整個管線敷設結束。

（6）串聯帶在過公路時需要穿套管，穿套管時一定要注意不能損傷電伴熱帶。

（7）埋地管線電伴熱帶敷設好后，（包括保溫也已完工后）在管線下溝時要特別小心，一定要注意不能損傷電伴熱帶，這是串聯式電伴熱帶施工中的要點。

（8）對于埋地管線走向，二通接線盒的相對位置，以及各種特殊情況的處理，必須認真負責、正確可靠做好各項記錄，以便將來維修時參考。

沃安電伴熱技術人員特別提示：

在恒功率電伴熱安裝過程中，當電伴熱帶敷設好后需及時進行保溫，并且一定要保證保溫質量，即保溫棉質量和施工質量。尤其在做保溫防護（鐵皮）時千萬注意不能損傷電伴熱帶，否則會造成損失。
